1. Než začnete vůz používat

Vlastní návod ForVeteran pro ŠKODA 1000 MBX vymezuje dvoudveřové provedení s litrovým motorem; oddělit dvoukarburátorové a výjimečné jednokarburátorové osazení. Konstrukční základ doplňují vlastní modelové prameny: tovární prospekt, katalogové odlišnosti a zpráva výrobce.

Text poskytuje společné provozní kontroly a vysvětluje ověřené modelové rozdíly. Přesné seřízení karburátorů, úplný modelový servisní sešit a všechny výrobní změny nelze bezpečně nahradit pouhým převzetím návodu 1000 MB. Tyto mezery jsou zaznamenány v redakční evidenci a článek čeká na technické doplnění.

Než použijete konkrétní postup, určete motor, karburátor, zapalování, brzdy, kola a přestavby. Číslo na kapotě nemusí odpovídat dnešnímu osazení. Obrázky společných prvků jsou označené a nejsou dokladem každého ročníku.

2. Technický základ tohoto modelu

Pro MBX zpráva výrobce z 8.března 2016 uvádí výkon 52 k a odlišuje litrový 988 cm³ a větší 1107 cm³ motor. Moderní přepočet výkonu ve zprávě neslučujeme s odlišně měřenými dobovými tabulkami. Pro seřízení rozhoduje vlastní motorový předpis, nikoli tato historická charakteristika.

Stav motoru a jeho skutečné díly mohou být po opravách jiné. Zapište číslo a označení, typ hlavy, karburátory a rozdělovač. Technické rozdíly nejsou důvodem měnit trysky, vůle nebo předstih bez odpovídajícího měření a dokumentace.

3. Přístrojová deska, páčky a pedály

1 přístrojový štít; 2 ventilátor topení; 3 stěrače; 4 směrovky a houkačka; 5 tlačítko ostřikovače; 6 vnitřní světlo; 7 osvětlení přístrojů; 8 vnější světla a světelná houkačka; 9 schránka; 10 popelník.

Nejprve najděte pedály, řazení, ruční brzdu, spínací skříňku a ovládání světel. Zkontrolujte návrat pedálů a volný prostor pod nimi. Nastavte sedadlo a zrcátka a zajistěte sedadlo i zavazadla.

Směrovky a houkačku ovládá jedna páčka, druhá patří světelným funkcím. Před jízdou vyzkoušejte polohy na stojícím voze. U vyměněného sloupku nebo doplněných spínačů nemusí rozmístění odpovídat obrázku.

1 řazení; 2 ruční brzda; 3 záclona chladiče; 4 vzduchová klapka topení; 5 přívodní ventil topení. Nejde o páčku ručního sytiče.

Táhlo záclony mění odkrytou plochu chladiče; nenahrazuje termostat ani opravu přehřívání. Oba ovladače topení mají rozdílnou funkci: jeden mění přístup vzduchu, druhý průtok kapaliny topidlem. Nastavení vyzkoušejte a sledujte teplotu motoru.

Ostřikovač se ovládá tlačítkem podle původní desky. Sklo nejprve navlhčete a potom zapněte stěrače. Stěračem neodstraňujte suché nečistoty ani led. Dveře zavírejte přitahovačem; před jízdou ověřte řádné dovření a zajištění obou kapot.

4. Přístroje a varovné kontrolky

1 dálková světla; 2 teploměr; 3 nabíjení; 4 levá směrovka; 5 počítadlo kilometrů; 6 rychloměr; 7 pravá směrovka; 8 mazání; 9 palivoměr; 10 rezerva paliva.

Stupnice teploměru a palivoměru se čtou podle původního uspořádání, které se liší od běžných dnešních budíků: teplota roste doleva, množství paliva doprava ubývá. U náhradního štítu ověřte vlastní značení. Kontrolka není náhradou měření při pochybnosti o mazání nebo dobíjení.

5. Kontrola před jízdou

1. Prohlédněte prostor pod vozem a motorový prostor. Při úniku či silném zápachu paliva motor nespouštějte.
2. Zkontrolujte olej na rovině po stečení náplně a chladicí kapalinu za studena. Prohlédněte řemeny a hadice.
3. V předním zavazadelníku ověřte nádržku kapaliny pro brzdy a spojku. Rychlý pokles hladiny potřebuje nalezení závady.
4. Prověřte pneumatiky, tlak, upevnění kol a použitelnou rezervu. Obutí musí odpovídat skutečnému vozu.
5. Ověřte brzdy, řízení a úplný návrat pedálů. Novou vůli či jinou dráhu pedálu neodkládejte.
6. Vyzkoušejte světla, směrovky, stěrače a houkačku. Očistěte skla a zrcátka.
7. Zajistěte zavazadla, sedadla a pásy. Zavřete přední i zadní víko a dveře a ověřte jejich zámky.

Kontroly opakujte před delší cestou a podle spotřeby a známých netěsností. Pravidelně kontrolujte i vůz s malým nájezdem; samotný stav počítadla nepotvrzuje stav kapalin a pryže.

6. Studený start, teplý start a vypnutí

Určení palivové soustavy

Nejprve zjistěte přesný karburátor a způsob studeného obohacení. Automatický sytič běžné 1000 MB není důkazem shodného startovacího postupu všech variant MBX a 1100 MB. U dvojice karburátorů musí ovládání obou odpovídat konkrétní sestavě.

1. Zajistěte vůz, ověřte neutrál, náplně a větrání.
2. Zapněte zapalování a ověřte kontrolky mazání a dobíjení.
3. Nastavte studené obohacení podle skutečného karburátoru; nepoužívejte domnělý ovladač topení jako sytič.
4. Sešlápněte spojku a krátce startujte. Po naskočení klíček ihned uvolněte.
5. Ověřte mazání, dobíjení a pravidelný chod, zahřívejte bez velkého zatížení.

Při neúspěchu dejte startéru přestávku a určete příčinu. Plyn nepumpujte bez rozmyslu; akcelerační pumpička může směs přesytit. Přesná doba pokusu a poloha plynu nejsou přenášeny z jiného motorového předpisu.

Teplý motor a zastavení

Teplý motor běžně nepotřebuje studené obohacení. Při úniku nebo zápachu paliva pokusy přerušte. Do dobíhajícího motoru nezapínejte startér. Nepravidelný chod po zahřátí potřebuje kontrolu paliva, zapalování a mechaniky.

Po zastavení vypněte zapalování a zajistěte vůz ruční brzdou a vhodným převodem podle místa. Zámek řízení ovládejte pouze u stojícího vozu. Nenechávejte zapalování zbytečně zapnuté při nepracujícím motoru.

7. Rozjezd, řazení a záběh

Původní schéma čtyřstupňové sestavy; porovnejte vlastní mechanismus.

Rozjíždějte se na první stupeň a spojku vypínejte úplně. Řaďte bez násilí; zpátečku až po úplném zastavení. Po rozjezdu nenechávejte nohu na pedálu spojky a ve svahu vůz nedržte jejím prokluzem.

Před klesáním zvolte vhodný nižší stupeň a využijte brzdění motorem. Motor za jízdy nevypínejte. Rychlost a odstup přizpůsobte skutečným brzdám, pneumatikám a zatížení. Neudržujte brzdy dlouhým trvalým přibrzďováním v přehřátém stavu.

Nový zvuk nebo vibrace mohou pocházet z motoru, uložení, převodů i kol. Závadu neřešte pouze vyšší rychlostí nebo přitažením neznámého seřizovacího místa. Nejdříve určete původ a závislost na otáčkách, zatížení a rychlosti.

Motor po opravě

Záběhový plán musí odpovídat rozsahu opravy a použitým dílům. Postupně zvyšujte zatížení, vyhněte se vysokým otáčkám a plnému zatížení studeného motoru. Sledujte teplotu, úniky a spotřebu oleje a dodržte první prohlídky dílny.

Historické kilometrové a rychlostní rozpisy jiných vydání nejsou automaticky vlastním plánem této varianty. Náklad rozložte a zajistěte a limity osob, zavazadel a přívěsu určete podle vlastních dokladů.

8. Náplně a jejich jednotky

Nejprve rozlište celkový objem suché soustavy a množství při běžné výměně. Hladinu doplňujte postupně. Údaj pro příbuzný motor není dostatečným důvodem nalít celé uvedené množství do částečně naplněné skříně.

Volte mazivo podle materiálů, synchronizace, těsnění, čistoty a stavu ústrojí. Dobové obchodní označení není jednoznačným dnešním výrobkem. Neznámé kapaliny neslévejte a zaznamenejte datum, kilometry, výrobek a skutečně doplněné množství.

Numerické modelové kapacity zůstávají k doplnění z vlastního návodu. Článek tuto mezeru nezakrývá odhadem. Při napouštění po opravě musí být k dispozici úplný správný postup dílny, včetně odvzdušnění a ověření těsnosti.

9. Motor, olej a filtr

Olej kontrolujte na rovině po stečení náplně. Rozhodují rysky správné měrky.

Kontrolujte hladinu na rovině po stečení oleje. Měrku otřete, správně zasuňte a znovu odečtěte. Doplňujte po menších dávkách a nepřekračujte horní rysku. Rostoucí spotřebu, únik nebo náhlou změnu hladiny vyšetřete, nikoli pouze doplňujte.

Při pravidelné výměně připravte vhodný olej, vložku a těsnění. Motor ani jeho vypouštěcí šroub nepoškozujte přetažením. Po montáži filtru ověřte těsnost, funkci mazání a po ustálení znovu hladinu. Starý olej odevzdejte do sběru.

1 baňka s vložkou; 2 centrální upevňovací svorník. Při výměně se kontroluje také těsnění.

Ventily: provozní vůli určete podle konkrétního motoru a doložené série. Časovací kontrolní vůle není provozní předpis. Po opravě použité hlavy a dílů respektujte příslušný dílenský podklad.

Vlastní seřízení se provádí za předepsané teplotní podmínky, s ověřenou polohou motoru a následným zajištěním. Kontrolní vůli tabulky časování nezaměňujte za provozní seřízení. Neobvyklý hluk nebo pokles výkonu může mít jinou příčinu než samotnou vůli.

Původní plán vyžaduje pravidelnou výměnu oleje i vložky. Moderní delší interval nelze určit jen podle nápisu na obalu oleje. Zvláštní dobovou výjimku pro konkrétní značku Longlife nepřenášíme na dnešní výrobky stejného obecného názvu.

10. Palivo, karburátor a zapalování

Díl a nastavení porovnejte s konkrétním modelem.

Před tankováním vypněte motor a prohlédněte vedení, nádrž, čerpadlo a karburátor. Při mokrém spoji nebo silném zápachu nestartujte. Staré hadice musejí vyhovovat skutečně používanému palivu a dlouhému odstavení.

U litrového MBX je důležitá správná souhra dvou karburátorů. Dorazy, ovládání obohacení a hladina paliva musejí odpovídat oběma. Jednokarburátorové výjimky nepovažujte za stejný seřizovací předpis.

Nejprve ověřte zapalování, přívod paliva a těsnost sání. Teprve potom měňte směs nebo předstih. Trysky nezvětšujte drátem. Zapisujte zásahy a měňte vždy jen určenou hodnotu podle měření.

Prověřte kontakty, hlavici, raménko, kabely a vůli hřídele rozdělovače. U elektronické přestavby neplatí mechanické seřízení přerušovače. Konkrétní mezeru a předstih tento článek bez vlastního modelového předpisu nedoplňuje odhadem.

11. Chlazení, topení a výhled

Plnění a kontrola pouze u vychladlé soustavy. Jde o zadní chladič, nikoli uspořádání řady 105/120.

Chladič i motor jsou vzadu. Náplň kontrolujte za studena; horké víčko nepovolujte. Soustava je přetlaková a pokles tlaku může vyvolat náhlé vaření. Při páře nebo rychlém růstu teploty bezpečně zastavte a nechte motor vychladnout.

Při plnění musí být podle původního postupu otevřený přívodní ventil topení. Kapalinu přidávejte pomalu a ověřte zaplnění i těsnost. Vypouštění zahrnuje chladič a topení; povolení jediného kohoutu nemusí vyprázdnit celou soustavu.

Schéma původního teplovodního topení; stav a těsnost potrubí ověřte i v kabině.

Topidlo ohřívá vzduch teplem motorové kapaliny. Ovládání vzduchu a průtoku kapaliny je oddělené. Uvolněte průchody a odtoky, ověřte ventilátor a účinné odmlžení čelního skla. Únik do kabiny může být skrytý pod krytinou.

Provozní teplotu určete podle skutečného přístroje a čidla. Záclonu chladiče včas otevřete při růstu teploty. Pára a rychlý úbytek vyžadují přerušení jízdy. Změny chlazení 1100 MBX vyžadují vlastní rozlišení dílů.

Dnešní chladicí směs musí vyhovovat materiálům a zvolenému celoročnímu používání. Historické domácí recepty a sezónní vypouštění nepovažujeme za obecný současný postup. Mrazuvzdornost i protikorozní stav ověřujte měřením a intervalem výrobku.

12. Spojka, převody, nápravy a mazání

Původní spojka má hydraulické ovládání. Při změně dráhy pedálu nebo obtížném řazení ověřte kapalinu, těsnost válců a vlastní seřízení. Neodstraňujte závadu dlouhým prokluzováním ani násilím na páku.

Převodovka a rozvodovka mají vlastní vypouštěcí a kontrolní místa. Nepoužívejte jiný snadno přístupný šroub bez určení jeho funkce. Před výměnou náplně musí být možné správně otevřít i plnicí či kontrolní místo.

Přední náprava a řízení vyžadují časté mazání podle tabulky. U původního provedení jsou na každé straně tři mazací hlavice. Znečištění nejprve odstraňte, aby se netlačilo dovnitř. Po jízdě v blátě a po tlakovém mytí může být potřeba dřívější promazání.

Vůle v čepech, řízení a ložiskách posuzujte spolu s pneumatikami a geometrií. Pouhé přitažení seřizovacího místa může chod zhoršit. Mazivo nesmí potřísnit brzdové plochy. Předpis pro původní díly ověřte po renovaci, kdy mohly být použity jiné sestavy.

13. Brzdy a společná kapalina spojky

Přístup z předního zavazadelníku. Vnitřní přepážka nádržky není důkazem dvou nezávislých brzdových okruhů.

Podkladem popsaná 1000 MB má bubnové brzdy na všech čtyřech kolech. Nepřenášejte sem vlastnosti předních kotoučů ze 100/110. Nádržka kapaliny v předním zavazadelníku slouží brzdám i spojce; rozdělení nádržky neznamená automaticky moderní dvouokruhovou brzdu.

Ověřte těsnost, stav vedení, válců, bubnů a obložení a správnou vůli čelistí. Prodlužující se chod pedálu nebo nestejný účinek vyžadují kontrolu před jízdou. Seřízení lanka ruční brzdy nenahrazuje seřízení čelistí; po uvolnění nesmí kola přibrzďovat.

Dobová specifikace kapaliny je SAE 70 R3. Současnou náhradu určete podle těsnění a skutečného provedení. Neslévejte neznámé kapaliny a nezaměňujte je za minerální olej. Výměnu náplně plánujte podle vlastního předpisu a použité kapaliny také v čase; malý nájezd není výjimkou.

Po otevření soustavy patří naplnění, správné odvzdušnění a funkční zkouška do odborně provedené opravy. U neznámého starého obložení nečistěte prach nasucho. Pokles hladiny neřešte opakovaným doléváním bez nalezení příčiny.

14. Baterie, dynamo, pojistky a světla

V původním provedení pracuje soustava s 12 V a dynamem. Regulátor a jeho kontakty jsou odlišné od alternátorové soustavy pozdějších modelů. Před zásahy zjistěte skutečné ukostření a zapojení, zvlášť po přestavbě nebo výměně svazku.

Odpojujte nejprve ukostřený pól baterie a připojujte jej poslední. Zabraňte zkratu klíčem a používejte nabíječku odpovídající dnešnímu akumulátoru. Historické pokyny k dolévání elektrolytu neplatí automaticky pro uzavřenou baterii.

Uložení podle původního provedení; zapojení a hodnoty ověřte na konkrétním voze.

Proudové hodnoty a zapojení pojistek určete vlastním schématem a skutečným svazkem. Pojistku nepřemosťujte a při opakovaném přepálení nezvyšujte hodnotu. Přidané spotřebiče potřebují vlastní vhodný přívod a jištění.

Při svítící kontrolce nabíjení zkontrolujte po zastavení řemen, vedení, dynamo a regulátor. Nepředpokládejte neomezený dojezd na baterii. Po výměně žárovek ověřte jejich výkon, správné usazení, čistotu kontaktů a seřízení světlometů.

15. Kola, pneumatiky a defekt

Prohlédněte boky, běhoun, ventily, ráfky a upevnění. Nová vibrace může pocházet z deformace pláště, vůle v nápravě nebo uvolnění kola. Neřešte ji pouze dohuštěním. Po renovaci ověřte dosedací plochy a správné upevňovací díly.

Vlastní nosné místo a pevnost karoserie ověřte před použitím.

1. Zastavte na pevném místě, zajistěte vůz proti pohybu a odveďte cestující.
2. Připravte rezervu a vhodné nářadí.
3. Mírně povolte upevnění ještě před zdvižením.
4. Zvedejte pouze za určený pevný bod; pod samotným zvedákem nepracujte.
5. Kolo správně usaďte a upevnění přitahujte postupně přes střed.
6. Po spuštění dokončete utažení vlastním předpisem a ověřte tlak i dosednutí.

Prorezlý práh nebo zásuvka nejsou nosným bodem. Při závadě brzd, řízení nebo nápravy použijte vhodnou přepravu. Při vlečení musí být vůz ovladatelný a správně spojený.

16. Servisní plán a hmotnosti

Úplný modelový intervalový plán je k doplnění; ilustrace nenahrazuje vlastní předpis.

Vlastní přehled zahrnuje předjízdní kontroly a oblasti pravidelného servisu. Kilometrový sešit jiné motorové varianty nepovažujeme za úplný plán tohoto modelu.

Veďte záznamy o datu, kilometrech, výrobku, množství, závadě a provedené práci. Mazací místa čistěte před připojením mazacího přístroje. V prašném a blátivém provozu kontrolujte filtraci a klouby dříve.

Hmotnosti základního sedanu 1000 MB se na tuto variantu nepřenášejí. Zatížení osobami, zavazadly a přidanou výbavou určete vlastními doklady. Těžké předměty rozložte a upevněte; neblokujte ovládání, výhled ani přístup k rezervě.

17. Provozní závady: první rozlišení

Pro dílnu popište, zda je motor studený či teplý, při jakém zatížení závada vzniká a co se naposledy opravovalo. Přidejte označení součástí a fotografie. Výměna dílů bez určení příčiny může závadu pouze přesunout nebo dočasně zakrýt.

18. Péče, odstavení a kontrolní karta

Vlastní katalogový obrázek; pro 1100 MBX představuje příbuznou karoserii, nikoli úplný doklad každé série.

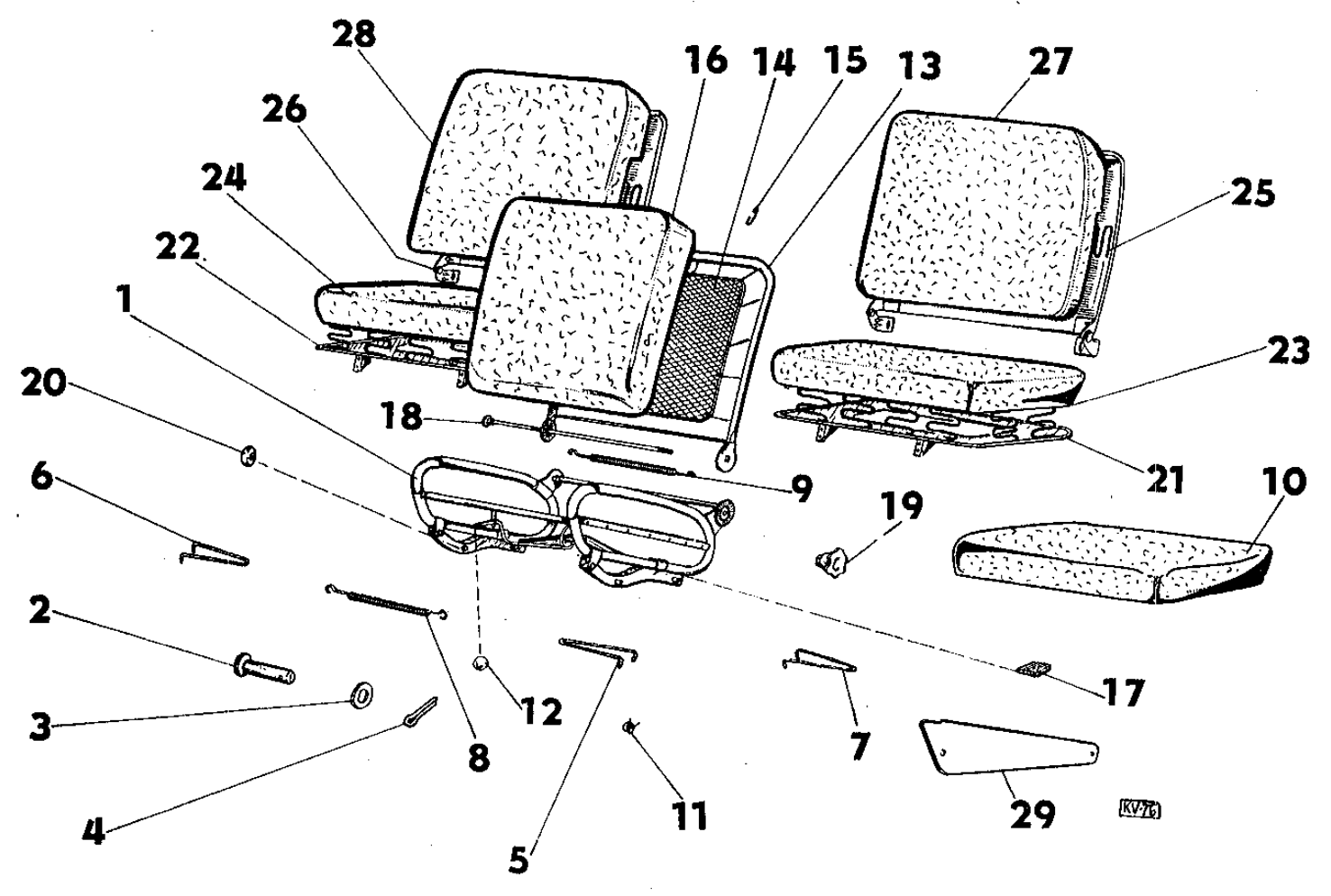

Přístup dozadu vyžaduje správné zajištění předního sedadla před jízdou.

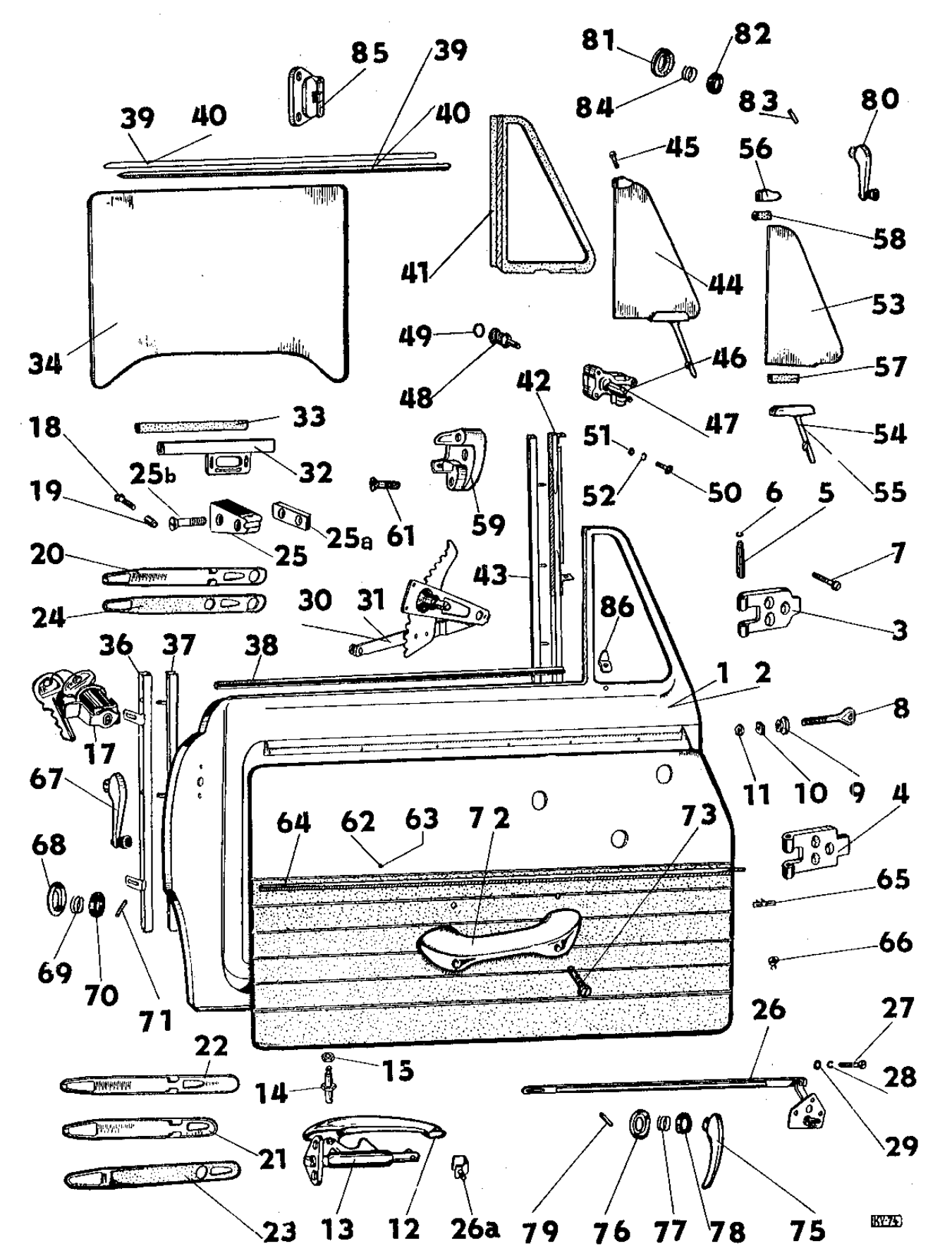

U dvoudveřového MBX ověřte funkci zámků, závěsů, zajištění sedadel a vedení bezrámového zasklení. Okna neovládejte násilím. Po výměně těsnění zkontrolujte dosednutí skel, odtoky a zavírání dveří. Uvolněné mechanismy a korozi nosných míst opravte před další jízdou.

Karoserii čistěte šetrně a nechte vyschnout místa pod koberci i kolem těsnění. Průchodné odtoky a nepoškozené uzávěry jsou důležité pro udržení interiéru i dutin v suchu. Korozi podvozku nehodnoťte jen podle neporušené černé ochranné vrstvy.

Před delším uložením opravte úniky, zkontrolujte mrazuvzdornost a termíny kapalin, vhodně připravte palivovou soustavu a baterii. Podmínky se liší podle dnešní náplně, materiálů a plánované doby stání. Uložte vůz na pevném podkladu v suchém větraném prostoru, bez improvizovaného podepření.

Po delším odstavení zopakujte kontrolu paliva, náplní, brzd, řízení, kol a elektrické výbavy. Ověřte nové úniky i stav vedení. První jízda nenahrazuje předchozí prohlídku.
