Karburátory JIKOV pro veterány ŠKODA: výběr, seřízení a závady

Tematická ilustrace ForVeteran vytvořená s pomocí AI podle vlastní fotografie karburátoru; nejde o technický výkres.

FORVETERAN / TECHNICKÝ BLOG

Správná směs začíná správným karburátorem

JIKOV SOP, BS, BST, DDSR, EDSR a SEDR. Jak poznat odpovídající provedení a hledat příčinu, když motor špatně startuje, cuká nebo má vysokou spotřebu.

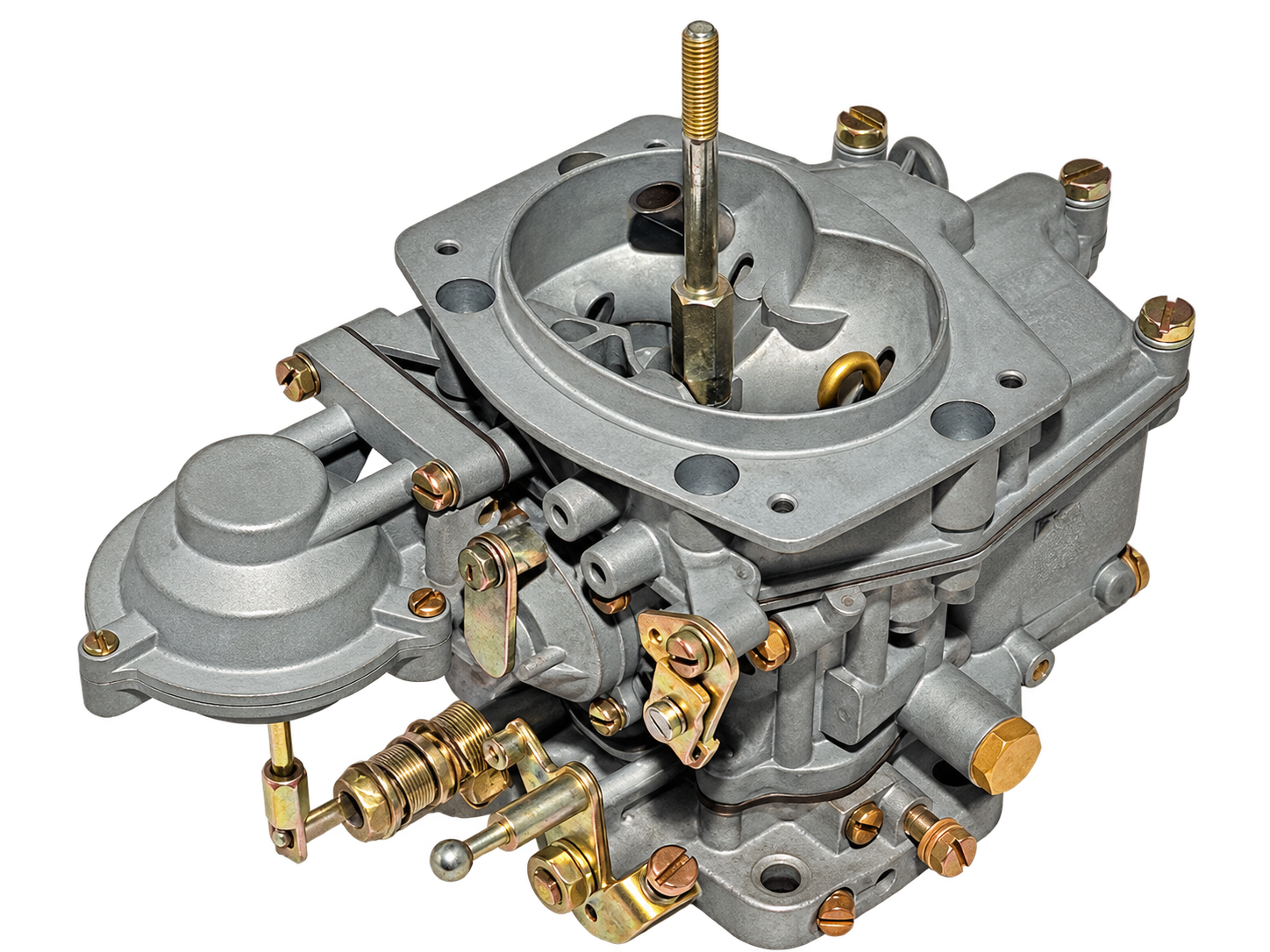

Fotografie: ForVeteran · JIKOV 32 DDSR pro ŠKODA 110 R / 110 LS. Obrazově upraveno: odstraněn vodoznak a pozadí.

Karburátor připravuje směs paliva a vzduchu pro motor. Aby fungoval správně, musí odpovídat motoru, mít správné osazení a být mechanicky v pořádku. Pouhé vyčištění ani otáčení šroubem bohatosti nevyřeší opotřebenou hřídel, netěsné sání nebo závadu zapalování.

Autor: ForVeteran · Zpracováno 12. 10. 2026 · Sériová karburátorová provedení historických vozů ŠKODA

Co vyčíst z označení karburátoru

Označení řady, například 32 BS nebo 32 SEDR, určuje konstrukční rodinu. Pro výběr dílů a osazení je potřeba i konkrétní typové číslo neboli rozpiska. Například označení SEDR 2932 odpovídá zápisu 443 751 293 200 v objednacím čísle. Samotný odlitek ovšem nepotvrzuje, že uvnitř zůstalo původní osazení.

U dvoustupňových karburátorů se dvojice hodnot čte jako I. / II. stupeň. U dvojmontáže jde naopak o přední a zadní karburátor. Zvlášť se posuzuje ovládání sytiče, palivové přípojky, napojení podtlaku, izolační podložka a čistič vzduchu.

Jaké řady se používají v jednotlivých vozech ŠKODA

Přehled pomáhá určit, kde začít hledat. Nejde o potvrzení všech roků výroby nebo exportních verzí. Uvedená provedení vycházejí z podkladů našeho technického přehledu v Renovacích; u vozů s přestavěným motorem má přednost skutečná sestava.

Konkrétní příklady: proč nestačí nápis JIKOV

Následující výběr ukazuje skutečné rozdíly. Je to orientační výřez osazovacích tabulek, nikoli úplný předpis pro montáž. Kromě uvedených prvků se musí shodovat také ostatní okruhy. Kalibrační čísla trysek a vzdušníků jsou převzata jako dobové značení; nejsou zde vydávána za rozměr otvoru v milimetrech.

Podklad výběru: JIKOV, osazovací tabulky, 7. vydání 1987; u Favoritu příručka Andrt–Malina, 1993. U jednokomorového BS/BST je uvedena jedna hodnota. Dvojmontáž uvádí přední a zadní kus samostatně.

Co se v karburátoru děje při jízdě

Motor pracuje v různých režimech a každý potřebuje odpovídající přípravu směsi. Následující přehled vysvětluje účel okruhů. Je to vlastní funkční přehled ForVeteran, nikoli řez konkrétním karburátorem nebo předpis jeho konstrukčních rozměrů.

Plovák a jehlový ventil: základ stabilního dávkování

Palivo přichází do plovákové komory přes jehlový ventil. Plovák ovládá jeho uzavírání a pomáhá udržovat předepsanou hladinu. Příliš vysoká či nízká hladina ovlivní dávkování. Při problému se prověřuje plovák, ventil, jeho těsnění, přívod paliva a předepsaný postup měření.

Druhý stupeň: proč nestačí přidat plyn na místě

U EDSR ovládá první stupeň řidič a druhý podtlakový mechanismus. Technický popis JIKOV vysvětluje, že otevření druhého stupně závisí na podtlakovém signálu a zatížení. Proto pouhé vytáčení nezatíženého motoru není spolehlivým ověřením jeho funkce. Membránu a mechanismus je potřeba kontrolovat metodou pro konkrétní karburátor.

Akcelerační pumpička a obohacování nejsou totéž

Pumpička reaguje na pohyb škrticí klapky a dodá krátkodobý nástřik. Obohacovací soustava, pokud ji konkrétní karburátor má, plní jinou funkci v určitém režimu motoru. Výpadek při rychlém přidání plynu proto nelze automaticky řešit větší hlavní tryskou.

Postup kontroly před seřizováním

Následující pořadí je naše redakční pomůcka pro diagnostiku. Konkrétní seřizovací zásah vždy vychází z dílenské příručky příslušného motoru a karburátoru.

1. Určete sestavu. Zaznamenejte motor, označení karburátoru, sytič, čistič vzduchu a dosavadní úpravy. Vyfotografujte štítek nebo ražbu i zapojení hadiček.
2. Prověřte motor a zapalování. Ventilové vůle, komprese, svíčky, kontakty a předstih se kontrolují podle konkrétního motoru. Vadné zapalování může napodobit poruchu směsi.
3. Zkontrolujte sání. Prohlédněte filtr, dosedací plochy, přírubu, těsnění a podtlaková vedení. Opotřebení hřídele škrticí klapky může způsobovat přisávání vzduchu.
4. Prověřte přívod paliva. Zkontrolujte stav hadic a spojů, filtr a činnost palivového čerpadla. Případné měření tlaku se porovnává s předpisem pro danou sestavu.
5. Zkontrolujte karburátor. Osazení, průchodnost okruhů, plovák, jehlový ventil, sytič, pumpičku a u příslušných řad podtlakové ovládání. Hodnotu i metodu kontroly hladiny vybírejte podle typu.
6. Nastavte zahřátý motor. Pro konečné seřízení volnoběhu musí být motor v předepsaném stavu, sytič vypnutý a sestava odpovídat příručce. Otáčky a CO nastavujte podle konkrétní varianty, ideálně s otáčkoměrem a analyzátorem.
7. Ověřte všechny režimy. Studený i teplý start, klidný volnoběh, plynulý rozjezd a chování při zatížení. Výsledek doplňte kontrolou těsnosti palivové soustavy.

Proč zde není univerzální „šroub o dvě otáčky“

Řady karburátorů se liší konstrukcí volnoběhu i funkcí jednotlivých šroubů. Základní poloha podle příručky může pomoci po sestavení, ale není konečným seřízením. Svévolná změna dorazu klapky nebo výrobcem nastavených prvků může ovlivnit návaznost okruhů a podtlakové signály.

Hladina paliva: údaj musí mít způsob měření

Rozměr polohy plováku vůči víku není totéž jako skutečná hladina paliva. Záleží na poloze víka, přítomnosti těsnění, dotyku s jehlou a dalších podmínkách popsaných výrobcem. Proto se rozměr pro LEKR nepřenáší na BS, EDSR či SEDR. Bez metody měření je samotné číslo neúplné.

Dvojmontáž: nastavují se dva spolupracující kusy

U Felicie, Octavie TS a příslušných MBG/MBX se kontroluje správná dvojice karburátorů, oba mechanické stavy, seřízení a synchronizace podle příručky. Jeden správný kus nenapraví opotřebení druhého. Zásah do táhel nebo polohy klapek musí respektovat předepsaný postup.

Motor zlobí: co prověřit před výměnou karburátoru

Tabulka uvádí možné směry diagnostiky. Příznak sám neprokazuje konkrétní závadu; závěry potvrďte měřením a kontrolou.

Čištění, které nepoškodí kalibraci

Trysky jsou kalibrované součásti. Prodlubování otvoru vrtákem nebo tvrdým ocelovým drátem může změnit dávkování; vyražené číslo potom přestane odpovídat skutečnosti. Použijte postup a prostředek vhodný pro materiál karburátoru. Membrány, těsnění a plasty posuzujte odděleně podle jejich odolnosti.

Při rozebírání oddělte díly I. a II. stupně, poznamenejte jejich polohu a označení. Zkontrolujte také kanály, ventilky a dosedací plochy. Sestavení se provádí s vhodným těsněním a předepsaným dotažením; nadměrné utažení může deformovat dosedací plochy. Čistý povrch ještě nepotvrzuje těsnost nebo funkci.

Dnešní benzín není důvodem k náhodnému přetryskování

Palivo vybírejte podle motoru a skutečného provedení palivové soustavy. Změna benzínu může být součástí hledání příčiny, ale bez ověření stavu karburátoru a měření neopravňuje k náhodné změně trysek. Aditivum nenahradí opravu opotřebeného mechanismu, netěsného ventilu nebo nevyhovující hadice.

Při sezonním provozu věnujte pozornost palivovým hadicím, těsněním, čistotě soustavy a stavu paliva po odstávce. Postup vypuštění nebo ponechání paliva musí odpovídat konkrétnímu vozidlu a zvolené ochraně; není jedna univerzální rada pro všechny karburátory.

Kdy stačí údržba a kdy dává smysl repase

Údržba může odstranit znečištění nebo napravit seřízení u jinak správného a mechanicky dobrého karburátoru. Opotřebené uložení hřídele, poškozené těleso, deformované plochy, závada plováku nebo neodpovídající osazení vyžadují další posouzení. Ne každý karburátor je opravitelný.

Repase karburátorů pro ForVeteran probíhají v kooperaci se specializovaným pracovištěm. Podle našeho popisu služby zahrnují identifikaci, rozebrání, kontrolu, obnovu potřebných částí, sestavení, seřízení a ověření na testovacím motoru. Rozsah, cenu a dostupnost výměnného způsobu určujeme podle konkrétního dílu.

Ověření repasovaného karburátoru nenahrazuje konečnou kontrolu na vašem motoru. Při montáži se znovu řeší těsnost, správné napojení, ovládání a seřízení celé sestavy.

Časté otázky

Odborné prameny a rozsah údajů

1. Automobilové závody, n. p.: Dílenská příručka osobních automobilů ŠKODA 440/445/450, 1958 — původní údaje 32 SOP.
2. Obchodně technická služba n. p. Motor České Budějovice: Osazovací tabulky automobilových karburátorů JIKOV, 7. vydání, 1987 — osazení BS/BST, DDSR, EDSR a SEDR.
3. JIKOV: 32 EDSR a 32–34 EDSR, Technický popis C, 1980 — konstrukce a funkce okruhů, tabulka platná od 1. 10. 1979.
4. Jaroslav Andrt, Tomáš Malina: Údržba a opravy automobilů ŠKODA Favorit, Forman a Pick-up, 2. doplněné vydání, 1993 — PIERBURG 2E3 a JIKOV LEKR.
5. ForVeteran: technický přehled a popis repase karburátorů — vlastní služba, redakční diagnostický přehled a fotografie.

Tabulky představují vybraná doložená provedení, nikoli všechny karburátory všech vozů ŠKODA. Úplné původní osazení starších řad Tudor/1200, všech SOP variant, pozdějších SEDR 135/136 a některých TAZ zde není uzavřeno. Při rozporu mezi podklady určete konkrétní výrobní provedení; chybějící údaj se nedoplňuje odhadem.
